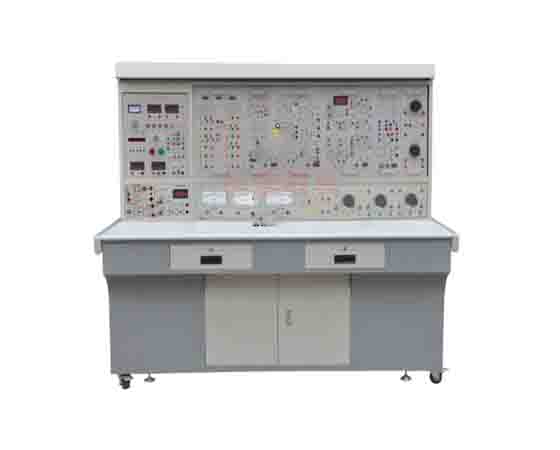

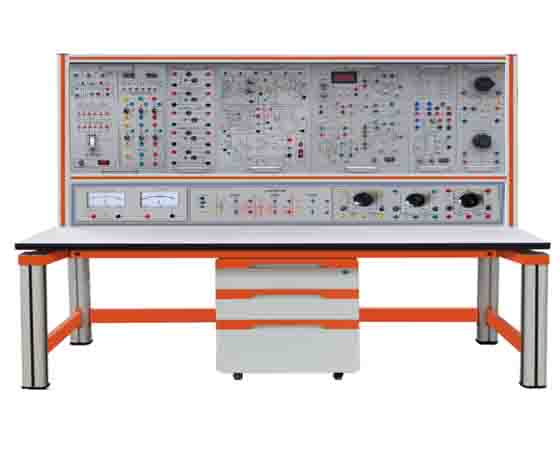

新能源汽車電工電子實訓實驗平臺功能齊全，配配有各種交流，DC電源，信號源，儀器儀表，電工電子實訓模塊，電氣驅動電路實訓模塊等。每個模塊的接口都引到了板上的專用插座上，學生可以將各種電工電子實訓電路獨立連接起來,通過電驅動電機控制實訓電路,下面由小編為您詳細介紹!

　　功能

　　1.新能源汽車電工電子實訓平臺的訓練方案是經過反復考慮和精心配置的，電工電子產品線多，既有利于實際應用知識，又能極大地提高學生的學習興趣。

　　2.實訓平臺提供了完整的電源和信號源以及各種儀器，為學生提供了一個充分發揮創新潛能的完全開放平臺，在這個實訓平臺上，可用于電工電子產品的安裝調試和故障排除，也可用于技能比武，課程設計，畢業設計，科技開發等方面的工作,此外，該模塊易于維護，學生可以放心地自由操作和實驗。

　　3.實訓平臺的好處是實驗實訓安排注重能力培養，以技術應用為目標，貼近生產實際。

　　基本配置

　　新能源汽車電工電子實訓平臺主要由電源控制板、訓練平臺、電工電子透明訓練模塊和訓練連接線組成。

　　電源控制面板

　　多量程智能數字電壓/電流表

　　(1)多量程智能真有效值互換數字電壓表:

　　采用工業級智能集成48*96系列儀表，故障率低，可測量真實有效的交流電壓信號值,每個檔位都有精度為0.5的LED識別顯示和四個半數字顯示;

　　(2)多量程智能真有效值互換數字式電流表:

　　采用工業級智能集成48*96系列儀表，故障率低，可測量交流電流信號的真有效值;

　　(3)多量程智能DC數字電壓表：

　　采用智能工業級集成48*96系列儀表，故障率低，可測量DC電壓信號,每個檔位都有精度為0.5的LED識別顯示和四個半數字顯示;

　　總電源電路

　　(1)提供三相漏電保護電源總開關、三相保險絲和220V紅色電源指示燈;

　　(2)供應三相AC220V(單相127V，安全隔離變壓器輸出)一套電力供應。電源輸出端有3個交流0-250V指針式電壓表，用于監控電源輸出，通過6個安全護套插座輸出電壓;

　　多量程智能DC數字電流表

　　采用智能工業級集成48*96系列儀表，故障率低，可測量DC電流信號,每個檔用LED顯示，精度為0.5和四位半;

　　冪函數信號發生器和頻率計

　　(1)直接數字頻率合成(DDS)用于產生高精度正弦波、方波和三角波,用大屏幕液晶顯示輸出頻次，波形，衰減值;

　　(2)正弦波輸出振幅≥10V，輸出阻抗50ω，失真度<1%;

　　交流/DC可調電源和低壓交流電源

　　(1)單相交流調壓器(0.5kVA)配有控制電源通斷的空氣開關，0-250V可調交流電源輸出端有短路保護措施;

　　(2)提供一套0-220伏DC可調電源和一臺0-250伏DC指針式電壓表;

　　DC供電

　　(1)提供可調DC電源，輸出電壓為0 ~ 24V，經多圈電位器連續調節，具有預置過流及過載保護功能，最大輸出電流為2A。電源輸出由指針式2A電流表和指針式30V電壓表指示;

　　(2)固定式DC電源包括24V、15V、12V、5V等8種電源，并有短路保護措施;

　　以上內容就是介紹的新能源汽車電工電子實訓平臺：http://www.z9kh8.cn/sx-gt/1222.html，希望對訂購新能源汽車電工電子實驗臺的朋友們有所幫助,可能會出現介紹錯誤，看到請馬上聯系我們改正，想了解其中更多內容以及行情資訊，歡迎收藏本站，也可電話聯系我們索要設備的功能參數等，或者直接實地考察，也可電話微信溝通訂購等!
