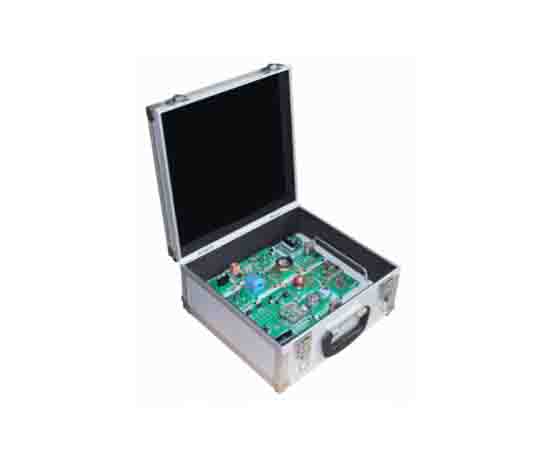

新能源汽車電力電子技術基礎實訓考核模塊可以用于電子元器件認知、傳感器原理、執行器原理、電路控制原理、示波器使用等教學，下面由小編為您詳細介紹!

　　工藝要求

　　(1)安全保護：積木板底盒采用95×95mm模具加工注塑成型，底盒保護防止控制電路短路，并安裝有6個強磁鐵;

　　(2)工藝質量：面板采用2mm厚玻纖板面板及覆銅板腐蝕電路、貼片元件，配備內徑為2mm的鍍鎳銅質端子，固定零部件采用激光數控加工成型，金屬件電鍍金黃色。模塊表面打印電路原理圖、結構原理圖、波形特性圖等;

　　實訓板技術要求

　　(1)永磁交流發電機原理實訓板:采用5V三相交流發電機，輸入電源采用12V鋰電池模塊，鋁合金固定件固定5V三相發電機，電位計調節占空比控制電動機轉速，電動機驅動發電機發電，面板上安裝內徑為2mm銅質端子，用于連接電源端子和示波器檢測端子;

　　(2)ECU電源供電原理實訓板:實訓板面板打印電路工作原理，具有整流模塊，π型濾波模塊，穩壓模塊，通過2mm銅質端子引出整流后電壓，濾波后電壓，穩壓后電壓，通過連接電壓表或示波器進行電壓或波形紋波測量。輸入電源為單相12伏交流電;

　　(3)霍爾電流傳感器實訓板:使用滿量程6安培的霍爾電流傳感器，4位數碼管輸出電流顯示，內置DCDC轉換器可產生0~6A可調的直流電流，此電流通過銅線穿過霍爾傳感器來測量其數值。

　　通過電位器可調節被測電流的大小，通過一個雙刀開關可使被測電流反向，通過另一個雙刀開關可將外部電流表串入來驗證實際的被測電流的大小，其-6a電流時，霍爾傳感器輸出0.5伏，+6A電流時，霍爾傳感器輸出4.5伏，沒電流時，霍爾傳感器輸出2.5伏。霍爾傳感器測量電流并反饋給單片機，經過單片機計算輸出給數碼管顯示電流，配備霍爾電流傳感器測量2mm銅質端子，LED發光二極管電流檢測2mm銅質端子，電源輸入2mm銅質端子;

　　(4)鋰電池充放電控制實訓板:使用3串200mah鋰電池作為被監測電池，實訓板內置3串鋰電池保護電路，使用12伏電源對其進行充電，充滿電自停，過充時保護停充，使用一個NTC熱敏電阻及一個加熱電阻，可模擬鋰電池充電過熱保護，使用4位數碼管顯示其電池的實時電壓和實時溫度。3串鋰電池經過放保護電路后，由輸出端子輸出12伏對外供電，當任何一節電池電壓低于2.8伏時，過放保護電路動作，停止對外供電;

　　(5)場效應管原理實訓板:實訓板內置200V/16A大功率場效應管，具有G極電壓調節電路，預留2mm銅質IG電流測量端子，ID電流測量端子，VDS電壓測量端子，面板含絲印電路圖，采用燈泡作為漏極負載;

　　(6)IGBT功率管特性實訓板:實訓板內置1200V/20A大功率IGBT管，引出繼電器電流測試端子，集電極電壓測試端子，發射機電流測量端子，柵極電流測量端子，柵極電壓測量端子。集電極采用燈泡作為負載。柵極采用可調電阻調節柵極電壓，可調節使IGBT進入導通和截止狀態;

　　(7)高壓電上電控制實訓板:由智能微處理器產生上電時序，控制3個透明繼電器完成上電過程。可模擬直流母線大電容充電的電壓緩慢上升過程，及上升末端時，繼電器投切狀態。使用直流電機作為母線負載，用電位器調節其轉速;

　　(8)磁電位置傳感器實訓板:由微處理器產生脈沖調制波(受電位器控制)驅動電動機，電機轉盤上安裝4mm強磁鐵，強磁鐵每圈靠近1次磁場檢測線圈。使用磁場檢測線圈檢測磁場信號，經內部放大電路，整形電路處理該磁場信號，送到微處理器計算相應的輪速。并顯示到數碼管。微處理器受車速/轉速切換按鈕控制，可以車速/轉速模式顯示到數碼管。面板采用2mm銅質端子輸出磁場檢測線圈信號，及經過內部放大整形電路處理后的磁場檢測線圈信號;

　　(9)DC/DC升壓控制實訓板:采用高壓包線圈升高電壓，輸入電源采用DC12V，電路經過NE555電路震蕩，變壓器升壓，大電容儲能，觸發高壓包線圈產生高壓，可調電阻調節觸發的頻率，面板含白色絲印電路圖，配備震蕩信號檢測2mm銅質端子，高壓脈沖檢測2mm銅質端子，電源輸入2mm銅質端子。安全保護：積木板底盒采用95×95mm模具加工注塑成型，底盒保護防止控制電路短路，并安裝有6個強磁鐵;

　　(10) DC/DC降壓控制實訓板:實訓板內置3.3伏線性穩壓模塊，5伏線性穩壓模塊，面板含白色絲印電路圖，配備電源輸入輸出2mm銅質端子;

　　(11) 直流電機轉速控制實訓板:內置智能微處理器受電位器控制，產生脈沖寬度調制波控制電機以不同轉速運轉。電機轉盤上有透光缺口。該透光缺口經過光信號耦合器時，產生隨轉速變化的轉速電信號。轉速電信號輸出到面板2mm銅制檢測端子供外部測量用，同時送回到微處理器中運算并將轉速顯示到數碼管。微處理器同時受車速/轉速切換按鈕控制，可以車速/轉速模式顯示到數碼管。

　　(12) 三通道示波表及信號源;

　　1)功能概述：具有3路硬件通道，可同時觀察三路模擬信號和數字信號波形，例如三相交流電壓，電流信號、脈動波形等;

　　2)性能參數：采用2.8英寸全彩液晶屏，采樣率是0.8SPS到1MSPS，每通道存儲深度具有3940點波形緩存，水平采樣率從500S/div到1uS/格按照1、2、5間隔可調節，垂直靈敏度從20mV到20V/div按照1、2、5間隔可調節，每通道均可獨立設置交直流耦合方式，每通道可獨立設置其垂直位移，可從-5格到+5格之間任意設置;

　　3)觸發模式：支持正常觸發、自動觸發、單次觸發;觸發電平-10格到正10格可調節;

　　4)波形回放：使用單次觸發，將波形采集好，可放大或縮小可觀察其波形全貌，可觀察其波形細節;

　　5)新能源汽車電力電子技術基礎實訓模塊的信號發生：可以產生從0.1Hz到10KHz之間的三角波、正弦波、矩形波，占空比0%到100%可調，幅度從0.1伏到3伏可調;

　　6)頻率測量：測量通道1信號，從5Hz到1MHz硬件頻率計，基于周期測量和時間閥計數，并測量波形占空比;

　　7)數值分析：自動測量并顯示三個通道被測波形的電壓谷值、峰值、峰峰值，有效值;

　　8)便捷操作：所有界面設置用一個旋轉數字編碼開關來完成，通過左右轉旋轉旋鈕來選定菜單，按下確認后進入下級菜單功能調整;

　　9)方便使用：儀器自帶1500mAH可充電鋰電池，工作時顯示屏可以顯示電池電量及電壓，內置電池具有8小時續航能力，通過Micro-USB接口進行充電，可以使用市面通用手機充電器充電;

　　10)工藝說明：外殼底座采用專用模具注塑成型，保護蓋采用專用模具注塑成型透明外殼，尺寸95×95mm，底盒內置強磁，示波器可以直接吸附在黑板或實訓臺上;

　　(13)可調電壓鋰電池模塊;

　　1)顯示信息部分：分采用3位數碼管顯示電池電壓，微處理器經過檢測后控制紅、綠、紅三種貼片發光二極管顯示電池狀態，綠色二極管燈亮表示充電充滿、紅色表示使用電壓達到報警狀態需要充電才能使用，另外一個紅色的表示電池處于短路保護狀態;

　　2)充放電控制：電池充電采用微處理器控制開關電源芯片把12V外接直流電源經過高頻振蕩而產生18V以上的充電電壓， 同時微處理器監控鋰電池內部3塊鋰電池單體之間的電壓是否平衡，充電溫度是否過高;

　　3)輸出電壓控制：5V/12V直接采用7805或7812穩壓電源芯片，0-12V采用LM317穩壓電源芯片，使用電位計調節輸出電壓變化，使用點觸開關切換輸出電壓模式，微處理器根據點觸開關后切換至電壓可調模式，可調電位計輸入信號到微處理器后，微處理器控制電源穩壓芯片輸出0-12V直流電;

　　4)省電控制模式：當使用電源時間超過2分鐘后，單片機自動控制顯示電壓的數碼管小數點閃亮，其余字段發光部分熄滅，以自大限度的節約電源消耗;

　　5)自動保護功能：本電池對外使用輸出最大電流為4000毫安時，當超過4000毫安時，微處理器會自動控制切斷對外輸出，同時點亮紅色保護二極管，當電源總開關斷開后才會再恢復對外輸出，技術方案：電路板上也有4000毫安時的自恢復保險絲;

　　6)外殼保護：底盒保護和上蓋透明保護模具經過專門設計并用ABS材料注塑成型，內部安防了強磁用于固定，該模塊可以吸附于黑板或配套的鐵質實訓模板上，磁性設計便于快速固定;

　　(14)直流電機控制實訓板:面板具有加速、減速、啟動、停止四個按鈕及正轉/反轉開關控制微處理器，微處理器可產生4個不同的脈沖調制波，驅動橋式電機驅動功率電路，由橋式電機功率驅動電路驅動電機正轉、反轉、加/減速運行。面板采用白色字體打印工作電路圖，并有4個信號端子，用于測量微處理器輸出信號，及電機引腳電壓信號波形;

　　(15)太陽能電池特性實訓板:實訓板內置一個亮度可調的強光源，其光線直射到硅光電池板上。硅光電池板將光能轉換為電能，經過儲能后，由微處理器驅動數碼管顯示其輸出電壓，實訓板面板配備太陽能光伏電池板電壓輸出檢測2mm銅質端子，電源輸入2mm銅質端子;

　　(16)超級電容充放電原理實訓板:實訓板面板打印電路工作原理圖，具有2mm外接電流表端子用于測量超級電容的電流，具有2mm外接電壓表端子用于測量超級電容的電壓。

　　充電：開關投切到充電檔，通過恒流恒壓電路對超級電容充電。可用外接電壓表電流表測量超級電容的充電電壓和充電電流。放電：開關切換到放電檔，超級電容通過調速電路給電動機供電。電動機運轉。可用外接電壓表和電流表測量超級電容的電壓和放電電流。安全保護：積木板底盒采用95×95mm模具加工注塑成型，底盒保護防止控制電路短路，并安裝有6個強磁鐵;

　　(17)AC/AC三相變單相實訓板:實訓板面板打印電路工作原理圖，左側3個2mm銅質端子輸入三相交流電，經電路處理，右側兩個2mm銅質端子輸出脈動饅頭波電壓;

　　(18)霍爾油門位置傳感器實訓板:實訓板面板打印電路工作原理圖，油門轉盤上安裝了正負極性強磁鐵，并設置線性霍爾傳感器來檢測油門轉盤位置。將線性霍爾傳感器輸出到微處理器經過計算顯示出電壓數值。實訓板提供2mm銅質端子以供測量霍爾傳感器輸出電壓;

　　(19)單相變三相電壓實訓板:實訓板面板打印電路工作原理圖，輸入直流12伏電源或單相交流12伏電源。輸出三相星型正弦波電壓。輸出電壓的頻率，幅度可通過設置按鈕調節。輸出三相電壓采用2mm銅質端子引出，每相電壓用兩個發光二極管指示瞬間極性;

　　(20)三相電機驅動實訓板:采用智能BLDC專用驅動芯片產生3個互差120°的正弦波，驅動三相電機運轉。通過電位器無極調節其波形頻率進而控制三相電機的轉速。電機的運行端子電壓波形通過Uca,Ubc,Uab3個端子輸出。轉速脈沖引出可外接示波器查看轉速波形。轉速脈沖同時連接到微處理器測量電機的轉速并顯示;

　　(21)直流電流表:可測量-500mA~+500mA范圍的電流，內置可充電鋰電池供電，4位數碼管顯示。帶過電流自恢復保護。內置鋰電池可用MicroUSB口進行充電。充滿電可連續使用20小時。長時間數值不變動時，自動進入休眠狀態以節約電能;

　　(22)電流對人體的作用實訓板:內置升壓電路將12伏升壓到250伏直流電，當人體觸摸于兩個電極上時，產生一定的直流電流經人體，模擬人體被直流電觸電時產生生理反應。使用高速保護電路自動控制流經人體的電流大小處于安全范圍(0.1mA~2mA)，同時內置微處理器自動計算，通過3個4位數碼管實時顯示當前輸出電壓，人體電流和人體的電阻;

　　(23)PTC加熱溫度控制實訓板:PTC元件采用12V/75度PTC元件，緊貼一個數字溫度傳感器實時測量其溫度。使用一個加熱開關控制PTC元件的工作。實訓板內置微處理器實時測量PTC元件的工作溫度并計算等效電阻，以數碼管顯示出來;

　　(24)二極管整流器實訓板:實訓板以2mm銅質端子引出單個二極管構成的半波整流器的輸入輸出端子。實訓板以2mm銅質端子引出全波橋式整流器的輸入輸出端子;

　　(25)汽車電磁閥實訓板：實訓板內置大功率驅動電路和續流保護電流驅動電磁閥工作。引出2mm銅質端子作為控制信號輸入端，可兼容3~8伏信號輸入;

　　(26)交流變壓器原理實訓板：實訓板內置一個頻率可調的低壓交流電產生電路，可產生1.5伏低壓交流電(不足以驅動LED指示燈發光)。及一個347/32的升壓變壓器，以2mm銅質端子引出初次級端子。通過跨接線連接升壓變壓器的初級線圈到低壓交流電源上，其次級可輸出12伏交流電。(次級通過跨接線連接到LED指示燈可點亮LED)，以演示變壓器的升壓作用;

　　(27)微處理器最小系統：實訓板內置51內核微處理器，將P1口8個端子引出，可做單片機擴展控制實驗。處理器包含10位ADC，3路CCP/PWM/PCA,1路UART,1路SPI口等資源，通過Micro USB線直接下載程序到實訓板。實訓板引出2mm銅質5伏端子(具有過電流保護)，可用外部電源對最小系統進行供電，在使用USB供電時，實訓板也可對外輸出5伏給其它模塊供電;

　　(28)NTC測溫控制實訓板：實訓板內置一個NTC熱敏電阻帶上拉電阻構成溫度測量電路，內置一個三極管帶金膜電阻構成加熱電路，內置一個三極管驅動直流電機作為風機電路。將實訓板連接到 微處理器最小系統實訓板，配合編寫好的控制程序，可模擬汽車熱風空調系統的工作過程。；

　　(29)CAN總線車窗控制實訓板：實訓板內置四個獨立的CAN通信節點，每個CAN節點帶一個雙色LED(指示車窗電機工作狀態)，每個CAN節點帶一小型電動機模擬車窗電機，主節點(駕駛位開關)可控制另外3個節點的車窗升降和自身的車窗升降；

　　每個節點通過2位撥碼開關控制其接入總線(模擬總線斷路故障)。副節點可控制自身的車窗升降。實訓板將CANH和CANL線引出，可使用跨接線將CAN線接地及短接來模擬CAN總線故障情況，使用示波器或邏輯分析儀來觀察CAN總線波形;

　　(30)無線充電實訓板：采用上下兩個板子構成無線充電，下板是無線發射板，上板是無線接收板，上下板之間采用銅柱固定(可拆開調整耦合距離)，通過35mm的銅線圈耦合無線能量。無線發射模塊可檢測接收板是否存在，充電是否完成；

　　無線接收板內置3.7伏鋰電池，充電電流200mA，過充過放保護，可通過電阻對鋰電池放電，通過2mm銅質端子引出鋰電池電壓，對其它負載供電;

　　(31)霍爾轉速傳感器實訓板：實訓板將圓形的多級磁環轉盤固定在電機上由電機帶動旋轉，多級磁環磁極附近有霍爾感應元件，將霍爾元件信號輸出到2mm銅質端子，可連接示波器測量波形。并內置微處理器實時顯示轉速和車速，工作濕度：90%;輔助配件：配置三通道示波器及信號源及可調電壓鋰電池模塊的充電器、實訓板連接導線;

　　以上內容就是介紹的新能源汽車電力電子技術基礎實訓模塊：http://www.z9kh8.cn/sx-gt/938.html，希望對訂購新能源汽車電子電氣基礎實驗系統的朋友們有所幫助,可能會出現介紹錯誤，看到請馬上聯系我們改正，想了解其中更多內容以及行情資訊，歡迎收藏本站，也可電話聯系我們索要設備的功能參數等，或者直接實地考察，也可電話微信溝通訂購等!
