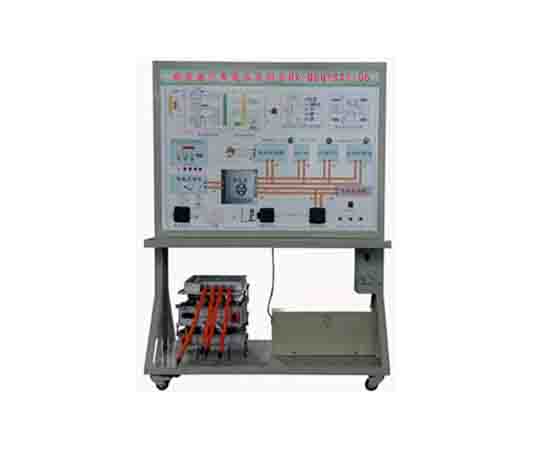

新能源汽車高壓安全連接器插拔實訓臺能夠真實展示純電動汽車高壓連接器的結構，適用于電動汽車高壓連接器插入式培訓的教學，還可進行電動汽車高壓保護原理實驗等，下面小編為您詳細介紹!

　　簡介

　　該實訓臺選用國內知名廠家的新能源汽車高壓連接器，為比亞迪、北汽、吉利新能源汽車等配套。安裝在專用動力電池組盒上，學生可以通過手動插拔等，掌握高壓連接器的實際插拔操作以及不按程序操作可能造成的后果。

　　功能

　　1.模擬汽車碰撞情況，打開模擬動力電池盒，切斷高壓電源。

　　2.高壓連接器的插頭和插座應與動力電池組用同一根電纜連接，電氣連接方法應與實車相同，并應標明名稱。

　　3.仿真系統啟動，系統啟動預充電繼電器，高壓插件檢測不到位，高壓聯鎖電路開路報警，系統不放電。高壓連接器被插入并檢測到位，總正極和總負極繼電器閉合，系統釋放負載。

　　4.支持并提供輔助資源，如維護開關的插拔方法、放電正負極連接器的插拔方法、充電正負極連接器的插拔方法。

　　5.高壓系統通電完成，系統釋放負載。

　　6.面板由4毫米厚的優質鋁塑板制成，具有耐腐蝕、耐沖擊、耐污染、防火、防潮等特性，表面經過特殊工藝噴涂底漆處理。面板印有永不褪色的色彩原理圖。73.高壓連接器具有互鎖端子，可用于練習插拔不同的高壓連接器。

　　7.底部安裝四個帶自鎖裝置的萬向腳輪。

　　8.新能源汽車的高壓連接器安裝在專用動力電池組的盒子上，學生可以在沒有電的情況下反復插拔高壓連接器。

　　9.模擬新能源汽車動力電池連接插頭、維修開關、高壓配電箱、電機控制器、空調壓縮機、空調PTC等模塊的聯鎖連接，完成新能源汽車上電和斷電的聯鎖控制邏輯。

　　規格

　　1.實訓臺工藝標準，配備基本配置。

　　2.實訓臺外形尺寸(毫米):1500*700*1700(長*寬*高)。

　　3.設備框架由兩個40毫米×40毫米和40毫米×80毫米的整體式全鋁合金型材構成，耐油、耐腐蝕、易于清洗。桌面鋪有32毫米厚的彩色高密度復合板。

　　4.交流電源:220V。

　　可進行的實驗項目

　　1.新能源汽車高壓連接器插拔技能操作。

　　2.高壓上電原理仿真原理。

　　3.新能源汽車高壓維修作業訓練。

　　4.新能源汽車高壓安全系統認知。

　　5.高壓互鎖電路仿真原理。

　　6.汽車碰撞工況，高壓防護仿真實驗。

　　以上內容就是介紹的新能源汽車高壓連接器插拔實訓臺：http://www.z9kh8.cn/sx-gy/587.html，希望對訂購汽車高壓實訓臺的朋友們有所幫助,可能會出現介紹錯誤，看到請馬上聯系我們改正，想了解其中更多內容以及行情資訊，歡迎收藏本站，也可電話聯系我們索要設備的功能參數等，或者直接實地考察，也可電話微信溝通訂購等!
