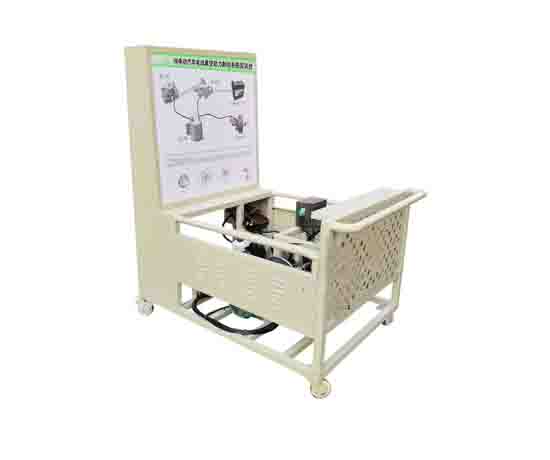

純電動汽車電動真空助力及電子駐車系統一體化教學實訓系統選用新能源實訓整車純電動電動真空助力液壓制動零部件，功能和控制方式與新能源實訓整車相同，真實地呈現了新能源電動真空助力液壓制動零部件之間的連接控制關系、安裝位置和運行參數，通過真空表顯示真空度，使學員認識真空度觸發真空泵原理，并培養學員對電動真空助力故障分析和處理能力。

　　功能

　　1.教學實訓系統配備解剖真空泵總成，真空罐總成，助力器帶泵總成，清晰再現電動真空助力系統各主要零部件內部結構;

　　2.各主要部件安裝在臺架上，電氣連接方式與實車相同，可以方便拆卸，讓學員在拆裝連線過程掌握電動真空助力液壓制動零部件拆裝要點;

　　3.教學實訓系統另配備一套不帶真空助力系統，實時感知與真空助力區別，進而讓學員了解真空助力系統在整車制動系統作用;

　　4.汽車電動真空助力一體化教學實訓系統的真空表與真空罐連接，安裝在臺架上，面板上同時顯示真空泵電流閉合和斷開，踩下制動踏板，觀察真空表高低和真空泵啟動運行狀態控制關系;當真空度下降到-45Kpa時，壓力傳感器使12V電源閉合，真空泵工作;

　　當真空度上升到-80Kpa時，壓力傳感器使12V電源斷開，真空泵停止工作;(▲現場提供FLASH邏輯控制演示，演示內容與實物相符，完整展示電動真空助力原理，含真空泵工作，真空泵停止工作，共2種狀態)通過實際觀察讓學員掌握純電動真空助力工作原理;

　　5.教學實訓系統配套4mm鋁塑板，完整顯示電動真空助力系統工作原理圖;并在主要零部件低壓控制接插口并接檢測接插口，借助萬用表，實時檢測各種狀態下參數變化，檢測接插口不少于2處;

　　6.教學實訓系統水平放置，安裝主要零部件;臺架底部安裝4個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置;

　　7.該教學實訓系統可單獨進行使用;

　　8.真實可運行的新能源電動真空助力液壓制動，充分展示各主要零部件組成結構和邏輯控制關系;

　　8.教學實訓系統配備有齒輪感應減速電機，通過皮帶傳動裝置帶動制動輪旋轉，真實再現車輪轉速與真空助力制動力大小特點;

　　實訓目的要求

　　了解新能源電動真空助力控制原理，車輛剎車過程真空度大小變化規律;

　　了解新能源電動真空助力主要零部件功能;

　　認知壓力感應模塊在邏輯控制中的作用和與真空度大小關系;

　　熟悉新能源電動真空助力故障現象，并根據邏輯控制關系，學會查找故障原因;

　　通過感知對比，認識無電動真空助力情況下腳踏板力增大規律;

　　基本配置要求

　　前輪碟剎2套，助力器帶泵總成3套(1套解剖)，真空泵總成2件(1件解剖)，真空罐總成2件(1件解剖)，帶短路保護開關電源1件，交流驅動電機2件，皮帶傳動2套，齒輪感應減速電機2件，真空表1件，帶漏電保護控制開關2件，可移動臺架和教板;備用皮帶2件。
