大眾帕薩特B5-CAN-BUS教學實訓開發軟件及附件采用大眾汽車(帕薩特、奧迪等可選車型)車身舒適系統的CAN總線網絡，通過CAN數據通信線路，可以演示系統中各個系統的關聯性以及各個模塊的工作過程，下面由小編為您詳細介紹!

　　實訓臺配置

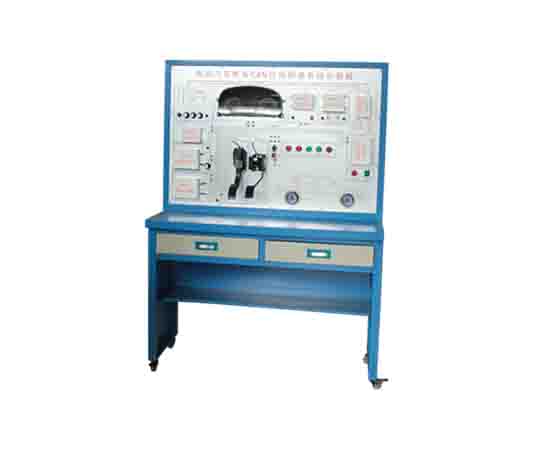

　　該大眾帕薩特CAN-BUS教學實訓臺采用大眾帕薩特B5的CANS系統，基于大型彩色噴墨CANS系統的電路圖，以CANS電子控制單元為中心，將系統的所有組件排列在一個平面上。為了使線束清晰，連接表示方法與原車線束相同，使CANS系統一目了然，充分展示了汽車數據傳輸網絡系統的組成結構和電路組件通過數據傳輸完成的工作。

　　通過組合儀表的網關控制連接，將動力系統數據網絡和舒適系統數據網絡進行CAN連接，形成整車CAN網絡系統，可以設置模塊之間的CAN線故障和每個模塊的k線故障。在面板和檢測終端上進行物理演示，可以為功能測試和故障分析提供參考數據，充分掌握CANS系統的結構和理論知識，了解CANS系統各種電控部件的功能、原理和故障現象。

　　功能

　　1.防盜、中控系統等操作原理;

　　2.通過操作控制開關，可以控制不同的車窗電機和后視鏡，真實演示CAN-BUS系統的工作過程;

　　3.配有診斷座椅，可讀取故障代碼和數據流;

　　4.實訓臺面板上畫有一個CAN總線系統(包括舒適系統)示意圖，有檢測端子，可以通過儀器儀表檢測電壓、電阻、頻率等各種信號參數;

　　5.配有PC機-CAN數據交換軟件和接口電纜，可以讀取計算機上的CAN數據，觀察CAN數據交換;

　　6.電動汽車CAN總線示教板的故障模擬系統可以模擬實際工況，設置真實車輛的各種常見故障，詳見故障模擬整定裝置說明;

　　7.實驗桌在機箱內使用，桌面預留30cm寬的空間，方便放置儀器儀表/實驗報告進行測試;

　　8.LED顯示工作部件的狀態;

　　9.CAN總線物理信號波形及故障診斷分析;

　　實訓臺參數

　　1.鋁合金管:40 * 40 * 3毫米;

　　2.外部電源:交流220伏10% 50赫茲;

　　3.移動腳輪:100 * 60毫米;

　　4.工作溫度:-40℃ ~+50℃;

　　5.外形尺寸(約):1740×600×1700毫米(長×寬×高);

　　6.工作電壓:12V DC;
